2PC[Two-Phase-Commit]과 SAGA 패턴

728x90

데이터중심 애플리케이션 설계 9장을 읽은 후, 스터디 자료용 및 공부자료로 찾아보게 되어 기록

현재 배경:

MSA에서는 각 서비스별로 DB 인스턴스와 애플리케이션이 분리
관계형으로 맺어진 Entity들은 서로가 다른 인스턴스로 운영되고, 그들의 리소스를 받기 때문에 데이터 일관성 깨짐

이를 위해 개발자들은 MSA에서 분산 트랜잭션 기술을 이용 → 일관성(Concurrency)을 지킬 수 있도록

2PC [Two-Phase Commit]

2단계에 거쳐서 영속하는 작업 (JPA에 있는 영속성 컨텍스트와는 다름)

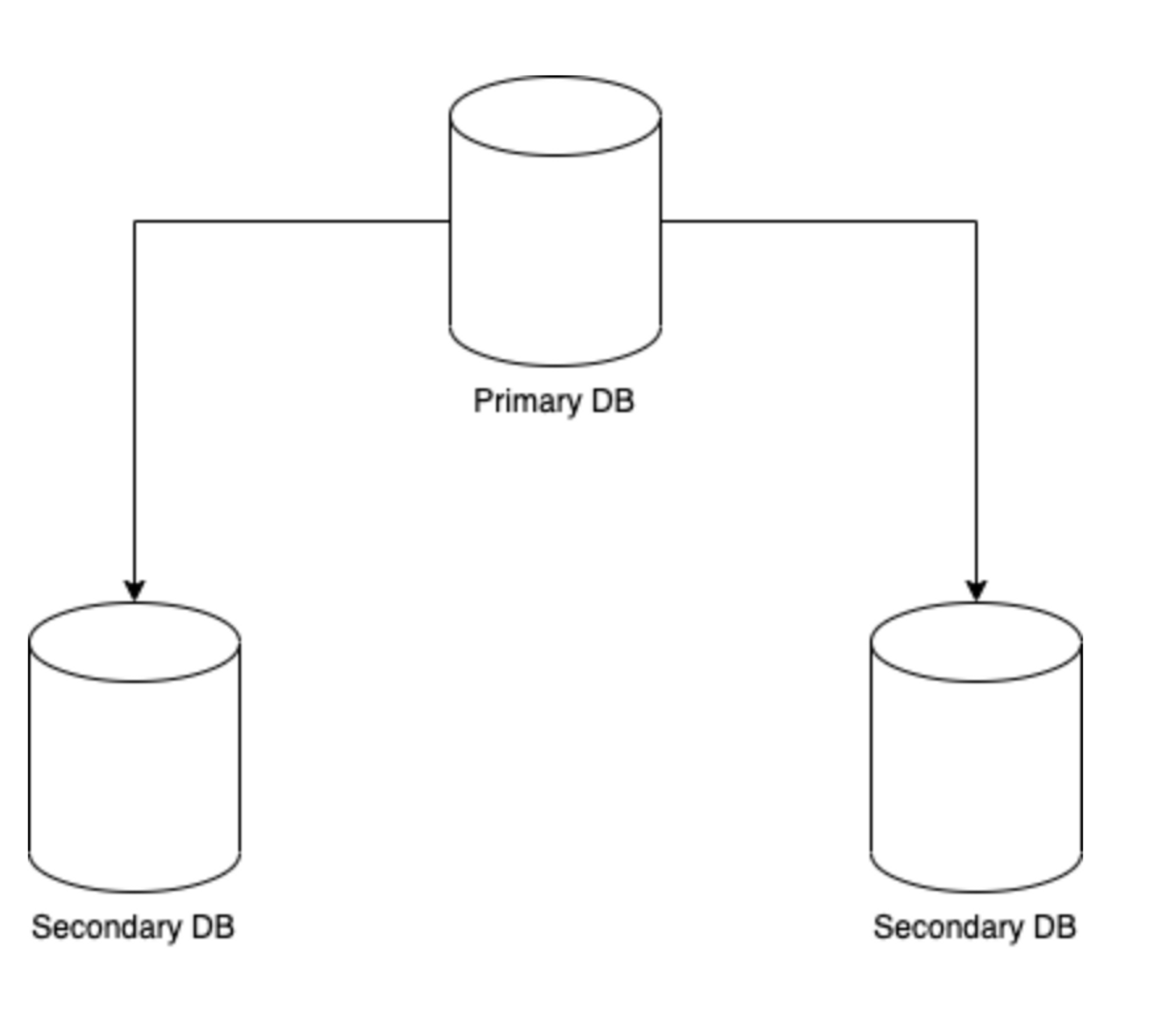

분산 DB 환경 : 주 DB / 보조 DB 로 분산되어있는 경우가 많음
실제 모놀리틱에서 연결된 메인 DB = Primary DB
- 이중화된 DB 형태를 가지려면 DB들은 동기화 형태로 되어야 함
- Coordinator 역할 : 트랜잭션 요청이 들어왔을 때, Prepare, Commit 단계를 거쳐 트랜잭션 담당2PC : 주 DB - 보조 DB 사이에 트랜잭션을 조율하는 Coordinator가 존재

Prepare : 분산환경과 모놀리틱의 차이점

모놀리틱 : 어차피 본인들의 인스턴스를 공유 → 트랜잭션 적용하려는 DB가 트랜잭션이 가능한 상태지인지 알아야할 필요 X
MSA : 인스턴스 분리로 인해 대상 DB가 트랜잭션이 가능한 상태인지 미리 확인해야함

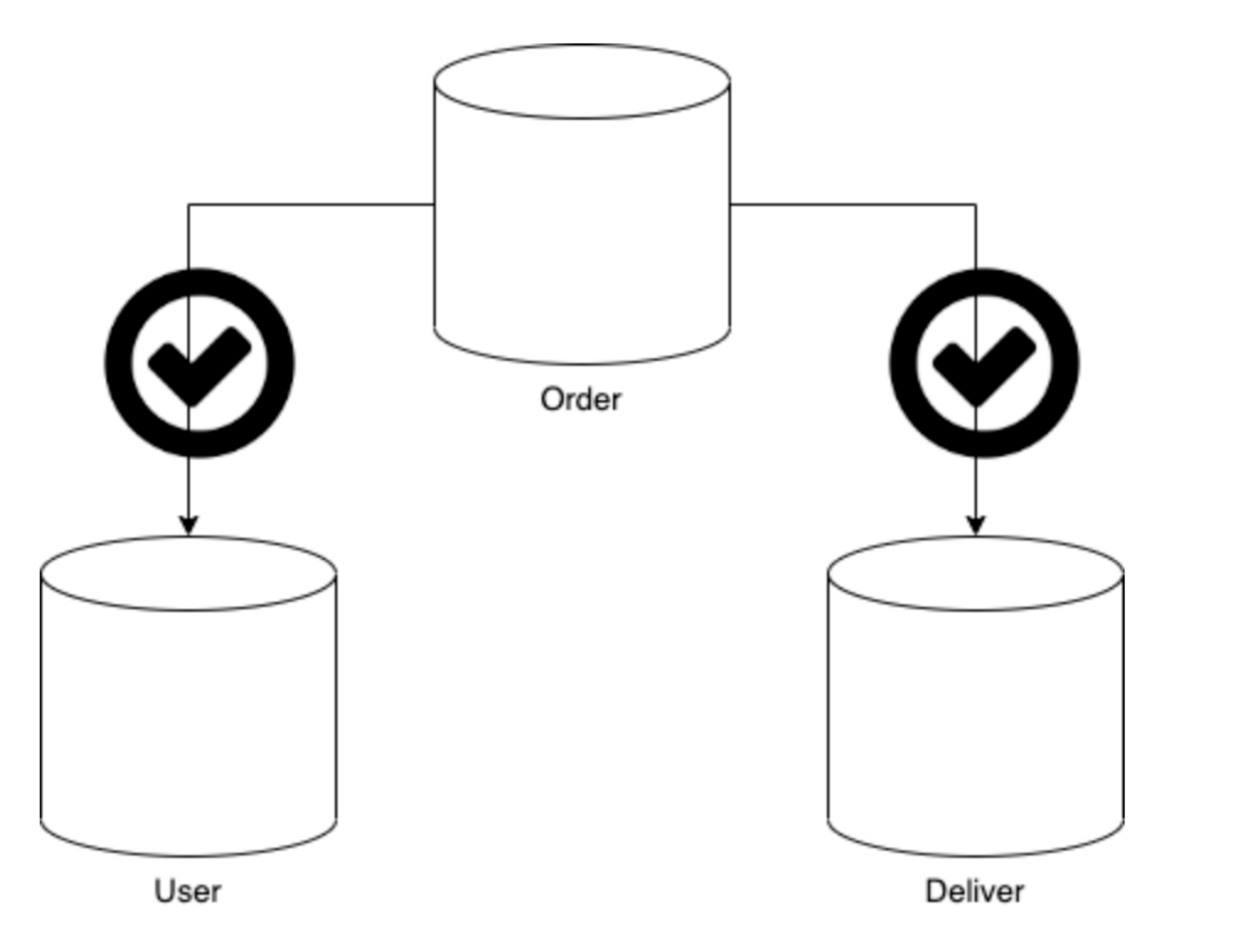

ex) 쇼핑몰 - 상품 주문시

if ) 주문 요청 → 사용자 정보 조회 → 결제 → 배송 기록
따라서 주문 요청 = 상품 / 배송 정보 / 사용자 정보 등에서 DB의 트랜잭션이 발생
Order API로 요청 받은 DB는 commit 작업을 위한 준비 진행
이후 이와 연결되어있는 DB의 영속 여부가 확인되면 coordinator에게 준비 완료를 알림

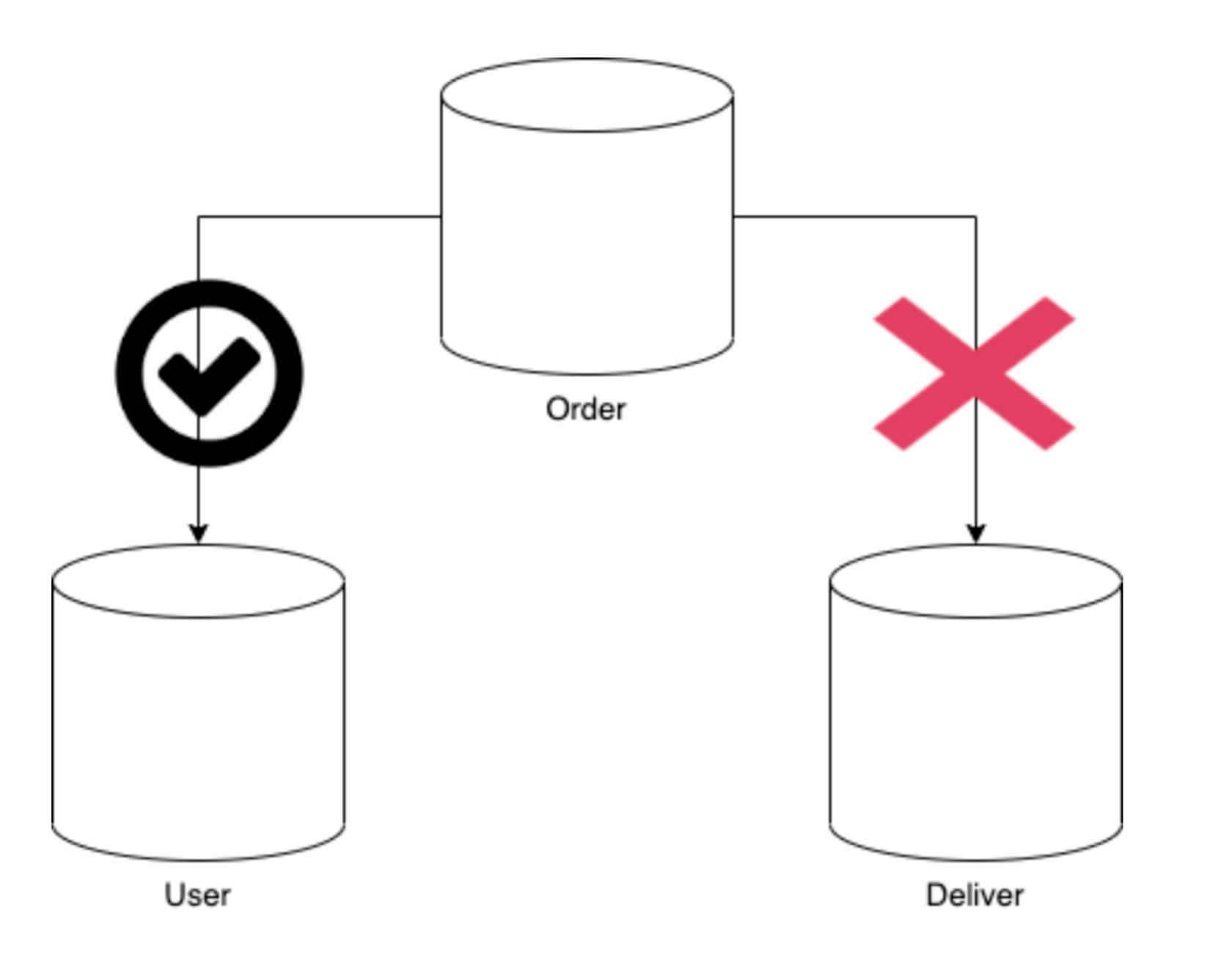

만약 order 요청 이후 배송쪽 DB에서 준비가 되지 않았다면?

Rollback 실행 → 따라서 연관된 DB에 대한 트랜잭션 범위는 연관된 DB 전체 범위

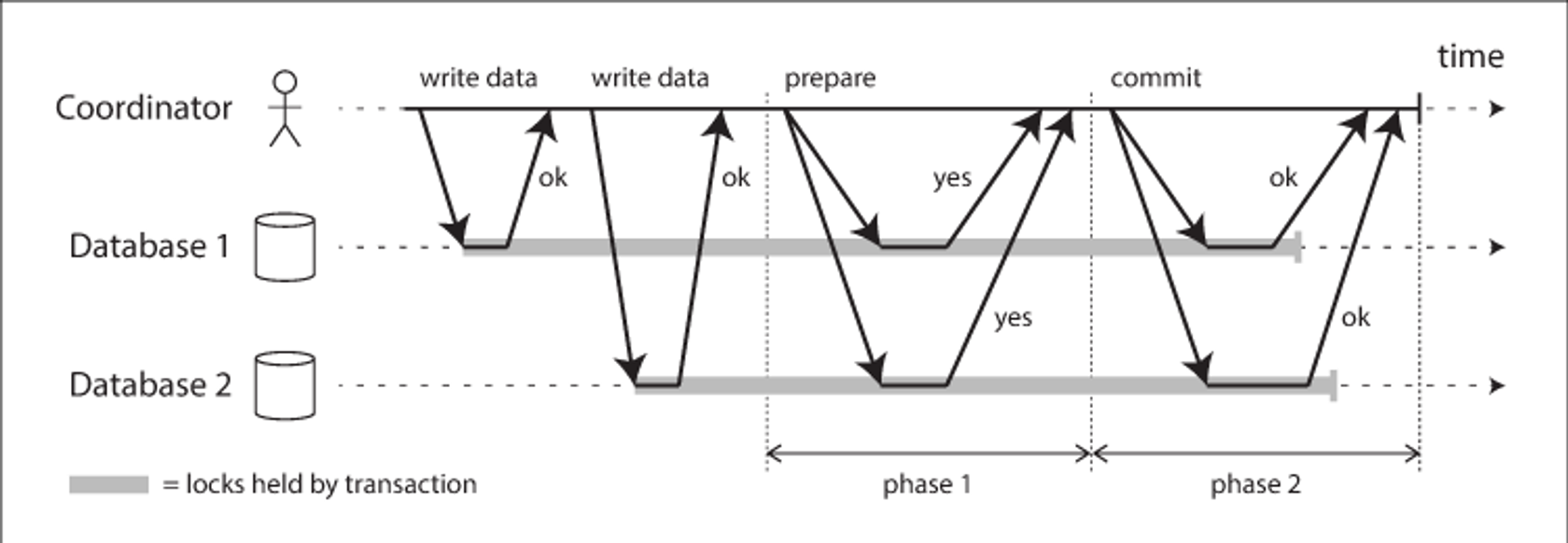

순서 요약
1. 코디네이터가 연관된 DB로 전달한 메시지에 대해 응답 대기
2. 모든 메시지 수신 성공 → commit 진행
3. commit 단계에서 코디네이터는 연관된 DB에 데이터 저장 명령
4. 관련 DB 데이터 영속화

2PC 단점

2PC의 설계 : 분산 트랜잭션 형태

따라서 분산 트랜잭션을 사용할 수 있는 application이면 어떤 DB든 가능

But NoSQL은 분산 트랜잭션 지원 X
이종간 DB에서의 분산 트랜잭션 지원 및 구현은 까다로움
- DB 이중화 구조와 비슷하기 때문에 하나의 API 서버에 요청이 들어오고, 내부적으로 DB가 분산되어 있을 때 사용하는 형태
- MSA와 같이 API가 분리되어 있고, 각기 다른 특징을 가진 DB를 분리한 MSA에서는 구현이 까다롭다

Saga Pattern

분산 컴퓨팅 아키텍쳐인 Eventual Consistency(최종 일관성)를 바탕으로 둔 로컬 트랜잭션을 연속적으로 업데이트 수행하는 패턴

Eventual Consistency :
데이터 항목에 새로운 업데이트가 없으면 궁극적으로 해당 항목에 대한 모든 접근들은 마지막으로 업데이트된 값을 반환하는 것을 비공식적으로 보장하는 고가용성을 달성

Saga Pattern : 2PC를 사용할 수 없는 분산 환경에서 데이터 일관성을 위한 방안[다른 DB, NoSQL 제약]
트랜잭션의 관리 주체 : 애플리케이션에 존재 (not DB 자신)
애플리케이션이 분산되었을 떄, 각 어플리케이션 하위에 존재하는 DB는 오로지 자신의 트랜잭션만 처리
따라서 2PC와 다르게 본인들의 트랜잭션만을 처리, 개발자가 직접 트랜잭션 로직 구현해야함

SAGA pattern 의 종류

Choreography-Based Saga
Orchestration-Based Saga

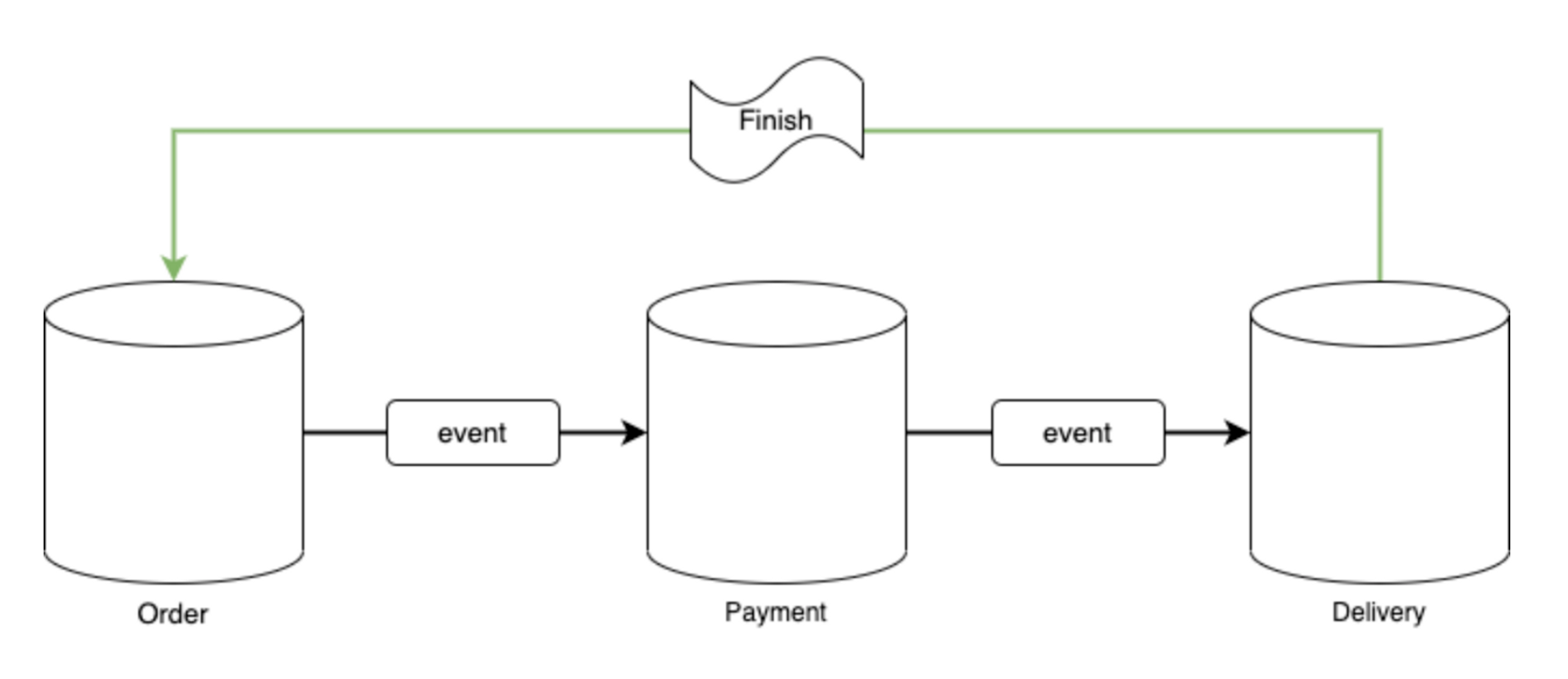

Choreography-Based

자신이 보유한 서비스 내 DB만의 트랜잭션을 관리, 트랜잭션 종료 → 완료 이벤트 발행
만약 이어서 수행해야할 트랜잭션 존재시, 해당 어플리케이션으로 완료 이벤트 발행 후, 해당 이벤트를 받은 어플리케이션에서 계속 트랜잭션 이어서 수행
마지막에 도달 : 메인 어플리케이션에 그 결과를 전달하여 최종적으로 DB에 영속

이 때 이벤트 발행과 subscribe 를 위해 RabbitMQ, Kafka와 같은 메시지 큐 미들웨어 사용 → 비동기 / 분산 처리 형태 전달 가능

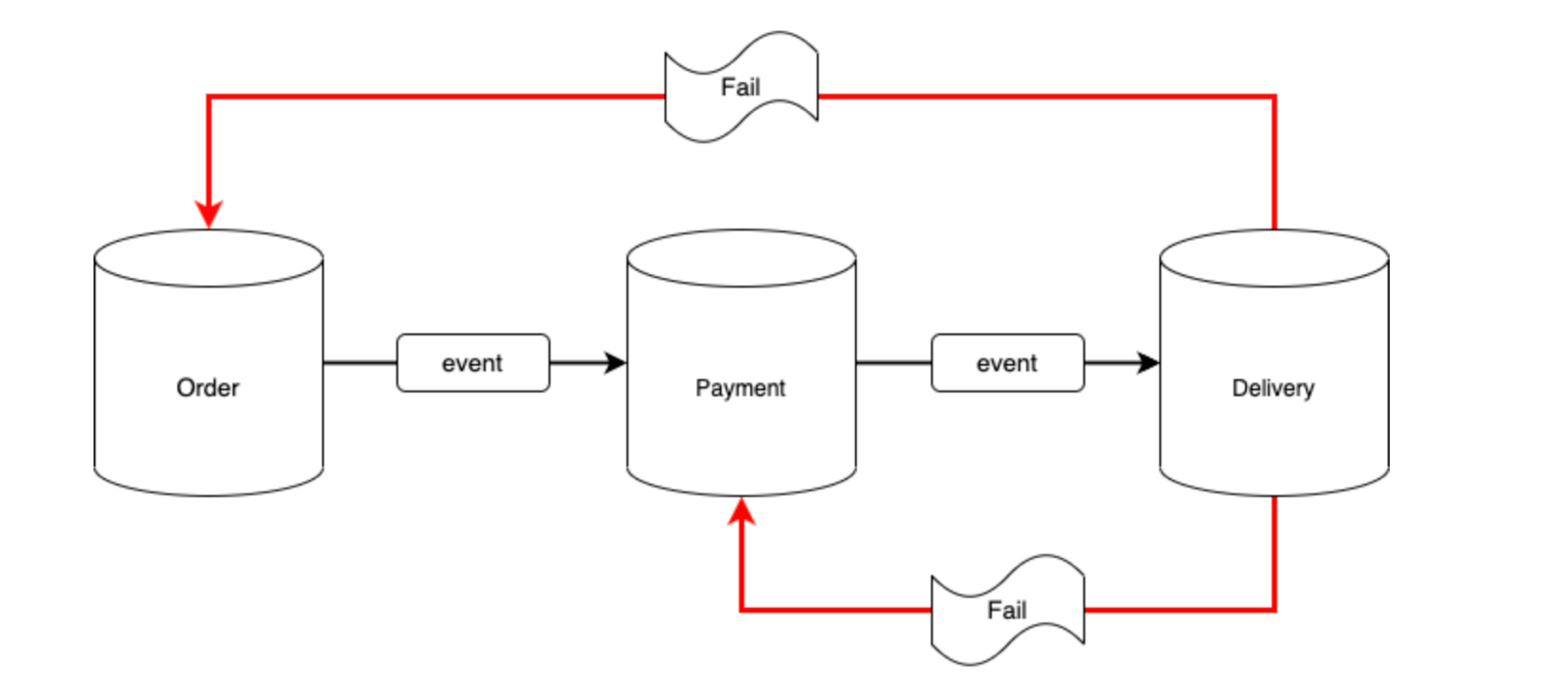

Rollback의 상황

각 어플리케이션에서 트랜잭션 관리 로직 구현

→ 중간에 트랜잭션이 실패하면 해당 트랜잭션 취소 처리를 실패한 어플리케이션에서 보상 Event 발행

→ Rollback 처리

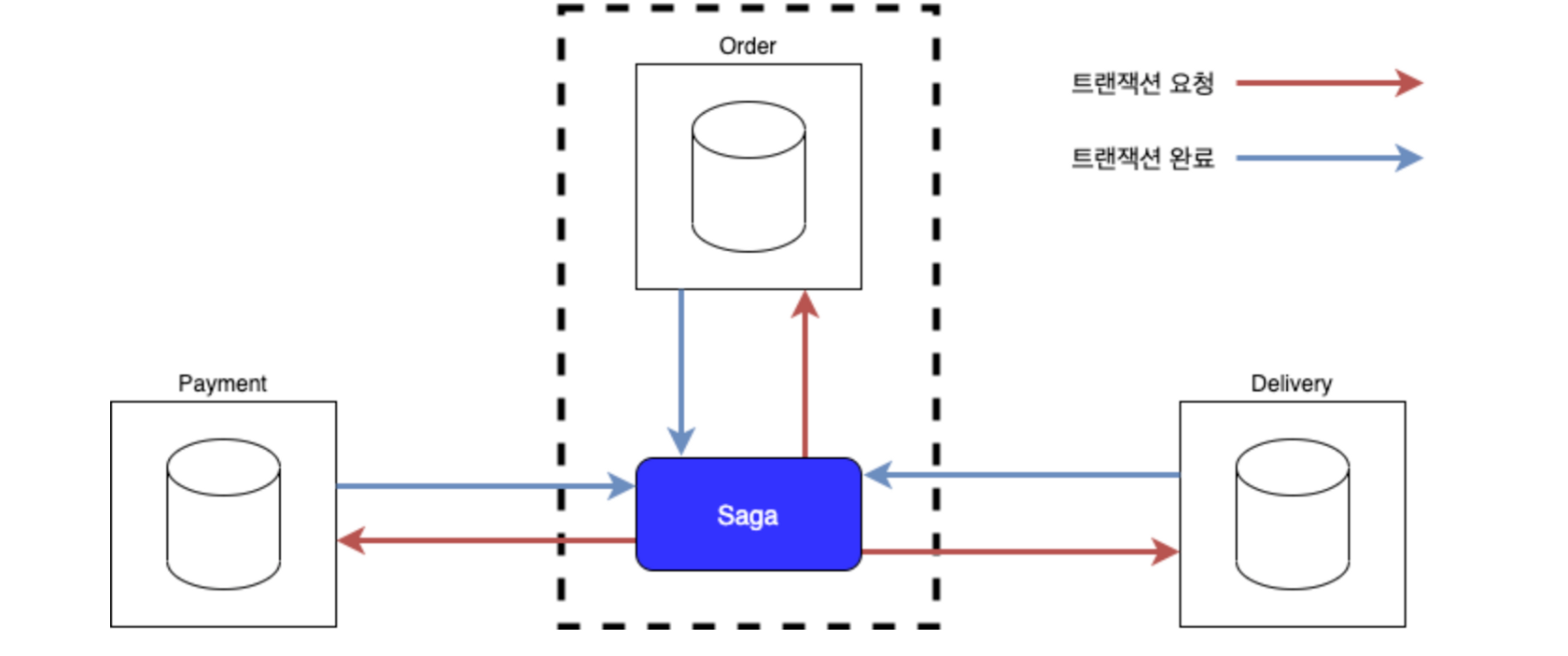

Orchestration-Based

트랜잭션 처리를 위한 인스턴스가 별도 존재 (manager)
- 중계자 역할 수행
- 하지만 클라의 요청은 한 API에서 한정적이기 때문에 이 인스턴스는 클라이언트의 요청을 받을 어플리케이션과 서비스 인스턴스로도 사용 가능
트랜잭션을 수행하는 모든 application에서는 Saga 인스턴스 매니저에 의해 점진적 트랜잭션 수행 후, 매니저에게 결과 전달
비즈니스 로직상 마지막 트랜잭션 수행 후, saga 인스턴스는 전체 트랜잭션 종료 후, 인스턴스 소멸

트랜잭션 중도 실패

manager가 보상 트랜잭션을 실행 → 일관성 유지

장점

모든 관리를 중앙의 매니저가 해주는 형태이다 보니, MSA에서도 트랜잭션을 중앙에서 일괄 처리해주는 구조
→ 가장 안정적 , 관리 용이, 모놀리틱한 형태를 그대로 구현

단점

중간에 매니징이 인스턴스 형태로 이루어지기 때문에 infra 엔지니어링 입장에서는 서비스 구조를 만드는데 있어서, 관리해야할 하나의 미들웨어가 추가되는 격

ex) Axon Framework
- spring framework에서 Axon Framework가 Orchestration-Based Saga 패턴

참고 출처 : https://blog.neonkid.xyz/243
